Цифровая лаборатория универсальная Расширенный комплект— SenseDisс Advance

S0001

Диапазон: -30V~+30V

Погрешность: ±2%

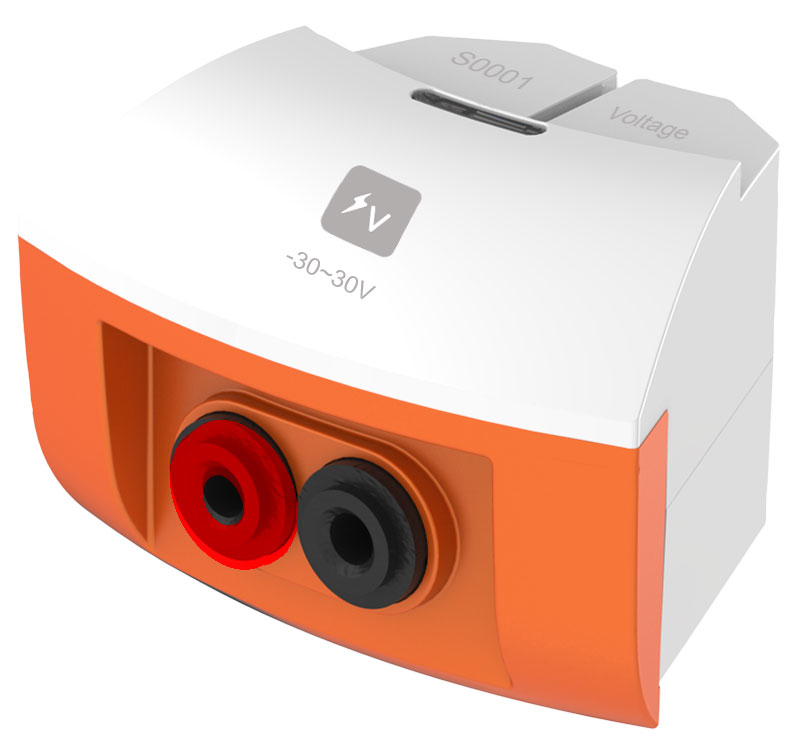

Датчик напряжения

Датчик напряжения используется для измерения электрической разности потенциалов на обоих концах электрического оборудования или схем. После того, как через схему проходит импульс, датчик напряжения получает возможность оценить параметр. Датчик может использоваться в цепи постоянного тока, а также в цепи переменного тока с низким напряжением.

Типичные эксперименты:

• Замер вольт-амперной характеристики проводника.
• Закон Ома.
• Последовательно-параллельная схема сопротивления.
• Феномен электромагнитной индукции.
• Работа ЛС-генератора.

S0005

Диапазон: -1A~+1A

Погрешность: ±2%

Датчик силы тока

Датчик силы тока используется для измерения тока в электроцепи. Когда ток проходит через установленное в схеме сопротивление, он формирует небольшую разницу потенциалов на обоих концах схемы. После расширения схемы становится возможным точно измерить параметр в цепи постоянного тока или в цепи переменного тока с невысоким напряжением.

Типичные эксперименты:

• Замер электродинамического потенциала и внутреннего сопротивления батарейки.
• Замер вольт-амперной характеристики небольшой лампы, диода, проводника.
• Закон Ома.
• Последовательно-параллельная схема сопротивления.

S0019

Диапазон: 0~55000 люкс

Погрешность: ±5%

Датчик света

Датчики света построены с использованием кремниевого фотоэлемента в качестве сенсорного агента: он может трансформировать световую интенсивность в сигнал напряжения, сохраняя прямую пропорциональность.

Для этого датчика эффективный световой спектр составляет диапазон от 380 нм до 730 нм, что делает его идеальным по чувствительности датчиком для видимого света.

Типичные эксперименты:

• Изучение соотношения интенсивности освещения и дистанции.
• Изучение дифракции, помех и поляризации света.

S0009

Диапазон: -40℃~+135℃

Погрешность: ±0.5℃

Датчик температуры

В температурном датчике применяется электронный сенсор отрицательного температурного коэффициента (NTC) – когда температура окружающей среды меняется, сопротивление сенсора меняется соответствующим образом.

Обычно температурные приборы не нуждаются в калибровке нуля и обладают относительно высокой стабильностью показаний, таким образом, датчик особенно часто используют для измерений низких и средних температур.

Типичные эксперименты:

• Естественное охлаждение воды.
• Охлаждение испаряющейся жидкости.
• Конвертация рабочей энергии во внутреннюю.
• Изучение феномена термоэлектричества.
• Эффект конвергенции выпуклой линзы.

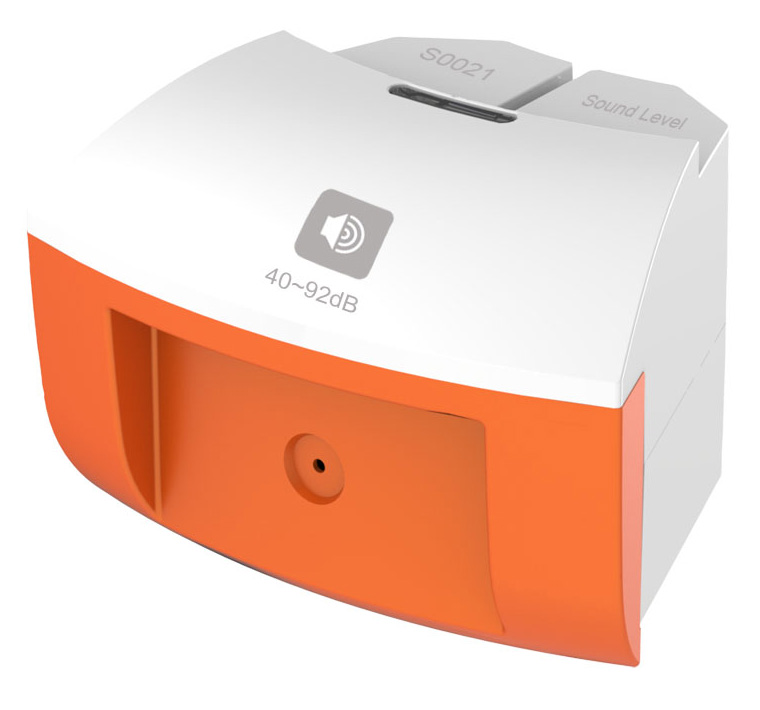

S0021

Диапазон: 40~92 дБ

Погрешность: ±4 дБ

Датчик уровня звука

Звуковой датчик не только замеряет силу звука (дБ) в пределах двух диапазонов, но также может использоваться для замеров формы волны звука (мВ) напрямую. Благодаря показателю частотной характеристики, датчик может замерять скорость звука и улавливать форму звуковой волны.

Типичные эксперименты:

• Замер уровня интенсивности звука.
• Замер уровня интенсивности шума окружающей среды.
• Замер ускорения распространения звука в воздухе.
• Синтез звуковой волны.
• Резонанс звуковой волны.

S1024

Диапазон: 0~200 у/м

Погрешность: ±1

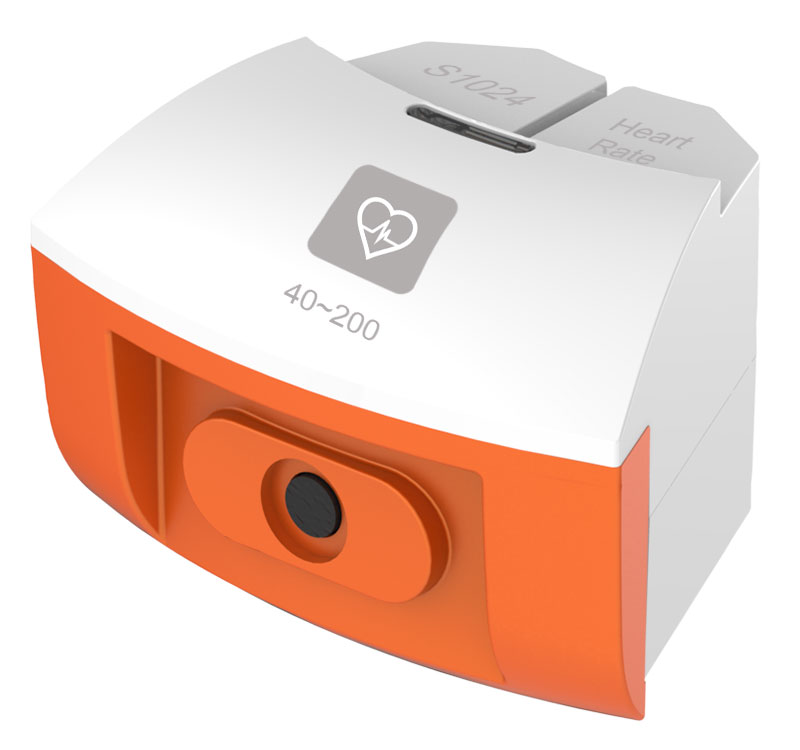

Датчик частоты сердцебиения

Датчик частоты сердцебиения представляет собой экспериментальный прибор для определения частоты биения сердца человека. Простой и безопасный алгоритм использования позволяет в режиме реального времени получить данные по этому параметру функционирования человеческого тела.

Типичные эксперименты:

• Измерение частоты сердцебиения.

S0015

Диапазон: 20~600 см

Погрешность: ±2%

Датчик движения

Датчик движения представляет собой звуковое оборудование, передающее ультразвуковой импульс и получающее его отражение от объекта, замеряя время T, за которое высокочастотная звуковая волна проходит расстояние между сенсором и объектом.

Согласно законам распространения звука в воздухе, можно рассчитать дистанцию между объектом и датчиком по формуле d=V*T/2.

Типичные эксперименты:

• Изучение простого гармонического движения.
• Изучение вынужденных механических колебаний.
• Изучение плавного линейного перемещения, а также перемещения по прямой.

Датчик S0024

Диапазон: 0~400kPa

Погрешность: ±6kPa

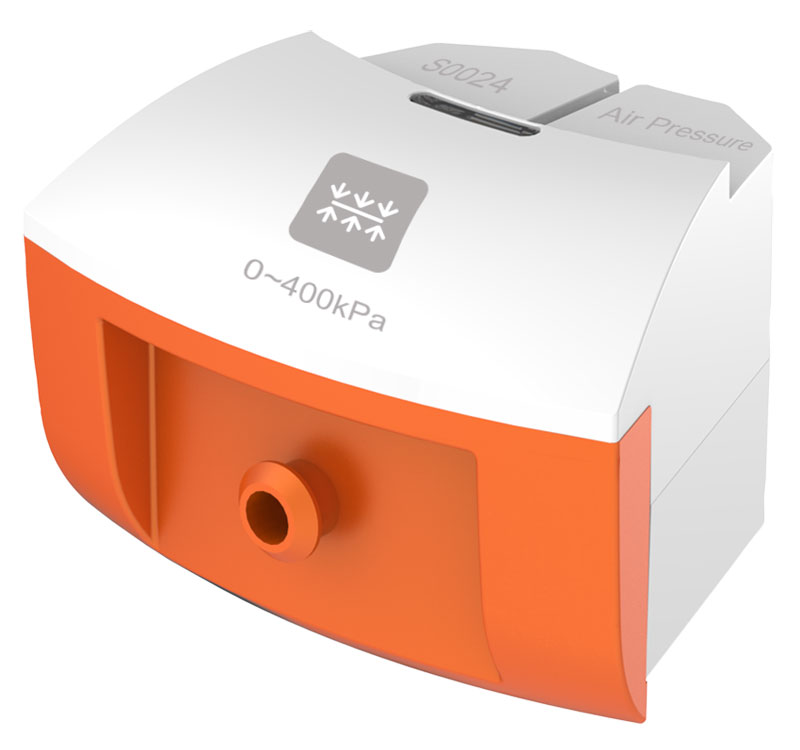

Датчик атмосферного давления

Датчик атмосферного давления используется для замера абсолютного атмосферного давления, он имеет выход в окружающую среду посредством патрубка на фронтальной стороне, тогда как аналогичный патрубок и запечатанный вакуумный опорный резонатор внутри формируют разницу давлений. После того, как разница давлений конвертируется в сигнал напряжения, выходное напряжение образует прямую пропорцию по отношению к абсолютному атмосферному давлению.

Типичные эксперименты:

• Закон Бойла.
• Закон Чарльза (Гей-Люссака).
• Изучение соотношения между точкой кипения жидкости и давлением.

S1002

Диапазон: 0~14pH

Погрешность: ±0.2pH

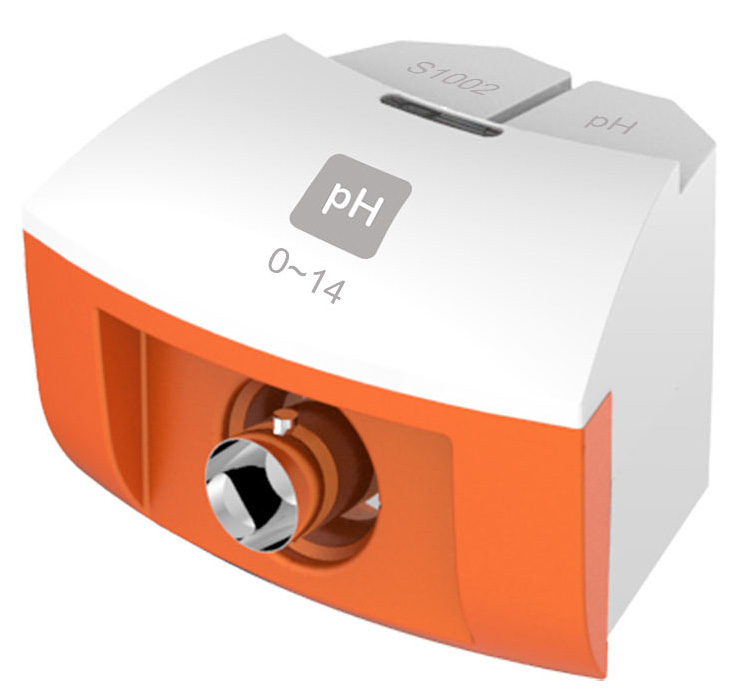

Датчик уровня PH

Электрод pH состоит из внутреннего электрода сравнения и стеклянного электрода. В основном используется для замеров концентрации ионов водорода в растворе и показывает его текущий уровень pH.

Типичные эксперименты:

• Кислотно-основное титрование (нейтрализация).
• Уровень pH различных растворов.
• Кислотность фенола.
• Механизм поддержания стабильного уровня pH различными организмами.
• Изучение воздействия уровня pH на активность пектиназы.

S1008

Диапазон: 0~100%

Погрешность: ±4 (10%~90%RH)

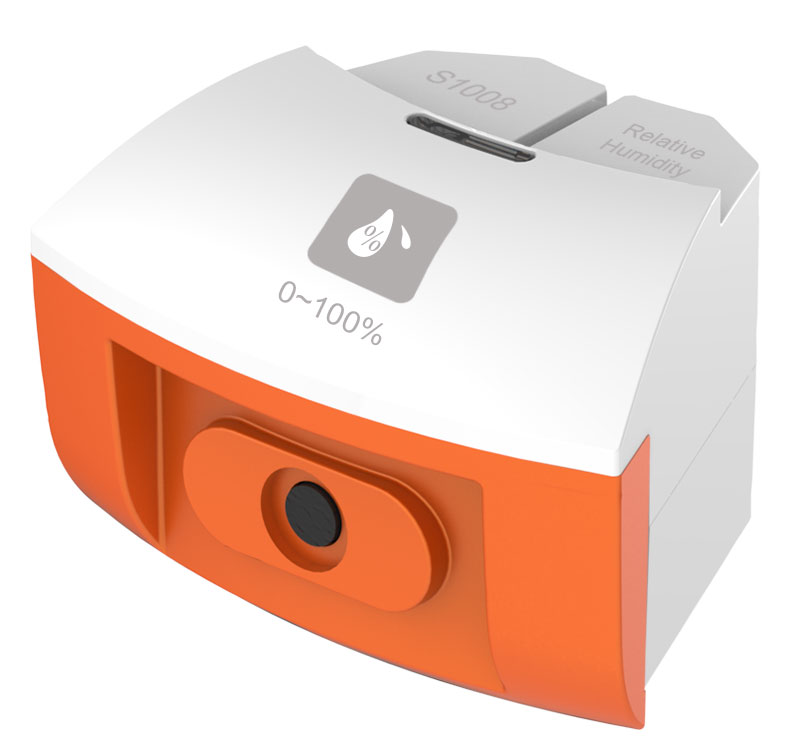

Датчик относительной влажности

Датчик относительной влажности создан на основе прототипа устройства, чуствительного к уровню влажности за счет применения технологий полимерной электроемкости (твердотелый конденсатор). Его электроемкость будет изменяться в зависимости от уровня влажности окружающей среды, позволяя, таким образом, производить мониторинг этого параметра.

Типичные эксперименты:

• Измерение изменений влажности окружающей среды.
• Гигроскопичность концентрированной серной кислоты.
• Разработка и создание эко-цилиндра и наблюдение за его стабильностью.

S0002

Диапазон: -500mV~500mV

Погрешность: ±2%

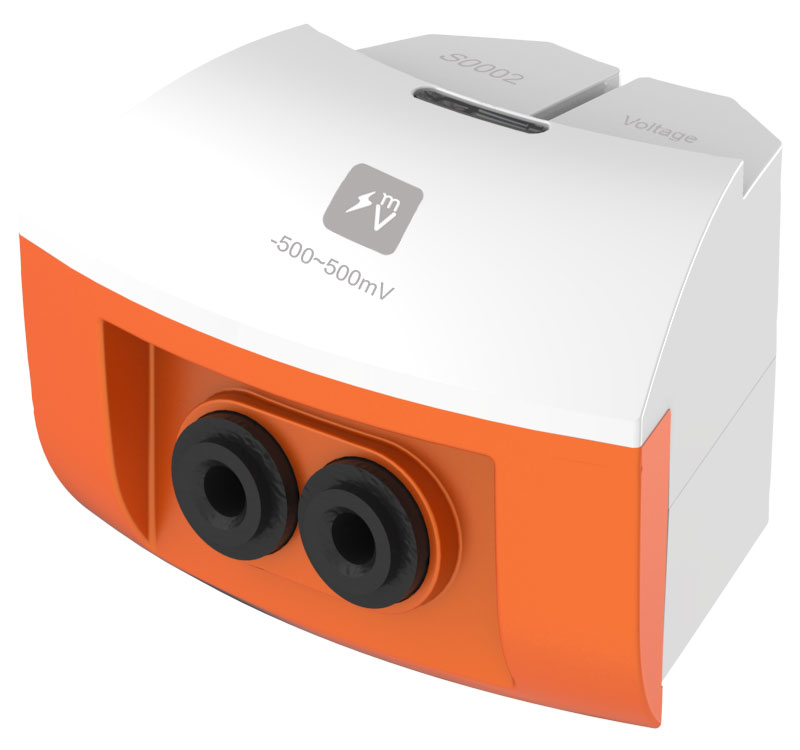

Датчик напряжения (мВ)

Датчик напряжения (мВ) используется для измерения электрической разности потенциалов на обоих концах электрического оборудования или схем. После того, как через схему проходит импульс, датчик напряжения получает возможность оценить параметр. Датчик может использоваться в цепи постоянного тока, а также в цепи переменного тока с низким напряжением.

Типичные эксперименты:

• Закон Ленца.
• Электромагнитная индукция.
• Закон Фарадея.

S1003

Диапазон: 0~20000 см/см

Погрешность: ±4%

Датчик электропроводимости

Датчик электропроводимости используется для замеров проводимости растворов и его изменений. Он не может распознавать категорию ионов раствора, однако способен устанавливать общий уровень концентрации ионов в растворе.

Типичные эксперименты:

• Сравнение проводимости разных водных растворов.
• Реакция фенола и насыщенной бромом воды.
• Изучение чистоты питьевой воды.
• Соотношение размеров частиц раствора и динамики движения материала.

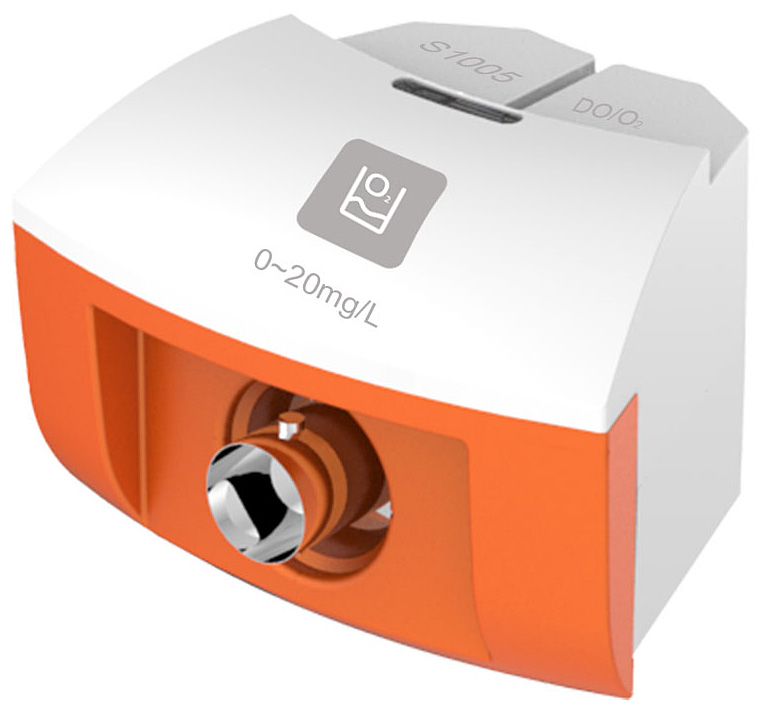

S1005

Диапазон: 0~20 мг/л

Погрешность: ±0.1 мг/л

Датчик растворенного кислорода

Зонд датчика растворенного кислорода работает по полярограммному принципу измерения. Электроды зонда состоят из анода, катода и мембраны. Во время использования электрод погружается в раствор – потенциал между анодом и катодом создает электрохимическую реакцию.

Типичные эксперименты:

• Изучение механизмов дыхания у сахаромицетов (дрожжевые грибы).
• Изучение свойств растворенного кислорода в различных водных средах.
• Изучение факторов воздействия на процессы фотосинтеза.

S0013

Диапазон: -200~1200℃

Погрешность: ±6 (-200~0℃) ±3 (0~200℃) ±6 (200~1200℃)

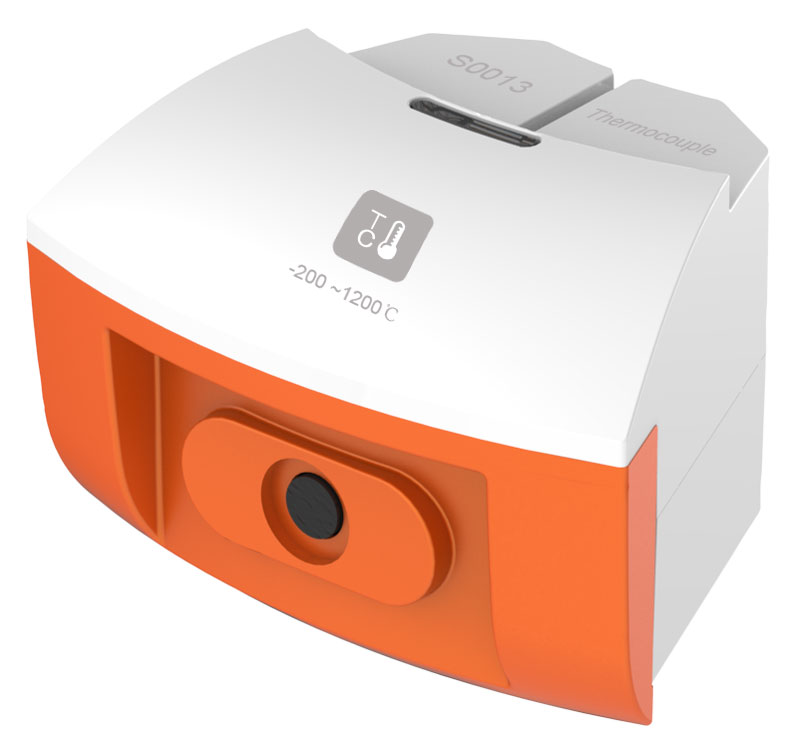

Датчик термоэлемента

Датчик термоэлемента может использоваться для измерения высоких температур в физических и химических экспериментах в программах средней школы (установление точки плавления твердых кристаллов или температуры химической реакции), а также может напрямую измерять температуру огня.

Типичные эксперименты:

• Изучение температуры плавления кристаллов.
• Измерение температуры пламени.
• Охлаждение жидкости путем испарения.
• Изучение феномена термоэлектричества.
• Изучение закона изменения температуры при плавлении твердых тел.

S0014

Диапазон: -50N~+50 Н

Погрешность: ±0.06 Н

Силовой датчик

Силовой датчик имеет в своем составе упругий растягиваемый элемент, который конвертирует силу в импульс напряжения.

Когда на этот элемент оказывается силовое воздействие, уровень сопротивляемости металлического волокна варьируется из-за изменения его формы. Внутри датчика, закрепленного на металлической крестообразной поперечине, имеется металлический крюк – когда на него оказывается силовое воздействие, происходит та самая деформация, запускающая процесс перемены значения сопротивляемости.

Типичные эксперименты:

• Закон Гука.
• Третий закон Ньютона.
• Теорема импульсов.
• Изучение простейшего гармонического движения.
• Перегрузка и невесомость.
• Закон Архимеда

Поддерживаемые операционные системы

Автономно, Windows, iPad, Android, Mac

Встроенные датчики

Акселерометр (3 оси), GPS, Внешняя температура,
Барометр / Альтиметр

Журнал данных GPS

Да

Удаленный сбор данных

Да

Макс.скорость сэмплирования

100,000 / с

Разрешение сэмплирования

12-бит

Внутреннее хранилище данных

4 Мб

Аккумулятор (литий-ионный)

1800mAh

Продолжительноcть автономной работы

> 150 часов

Дисплей

3.5′ TFT 480*320 сенсорный

Подключение

USB 2.0

Беспроводное подключение

Bluetooth 2.0&4.0

Размер

Ширина 170 мм, высота 46 мм

Диапазон рабочих температур

От -10 до 50 °C

Соответствие стандартам

CE, FCC, CCC

Внешний источник питания

100-240V AC/ 5V DC 1A

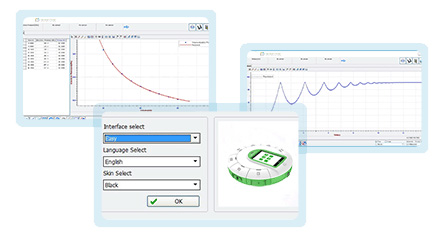

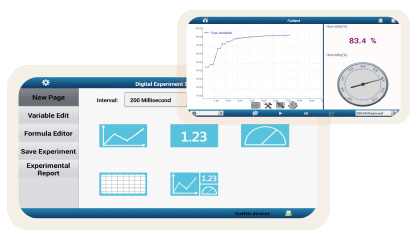

ПО

SenseDisc iLab

Внешние датчики

7 разъемов (15 датчиков)
