Цифровая лаборатория универсальная SenseDisc®Basic. Базовый комплект предназначен для использования в самых первых и наиболее наглядных научных изысканиях. Оснащенная беспроводным соединением и модулями микродатчиков, она позволяет учащимся провести свои первые научные опыты.
Каждая лаборатория поставляется в комплекте с:
- набором сопутствующих каждому датчику измерительных устройств и преобразователей;
- методическим пособием с вариантами лабораторных работ и опытов;
- USB-кабелем и сетевым адаптером для зарядки и подключения устройства к компьютеру;
- диском с программным обеспечением SenseDisc iLab;
- сумкой для хранения и переноски лабораторий.
Встроенные датчики: Акселерометр (3 оси), GPS, Термометр окружающей среды, Барометр.
Съемные измерительные датчики: Сила тока, Движение, Температура, Свет, Напряжение, Звук, Сердцебиение.

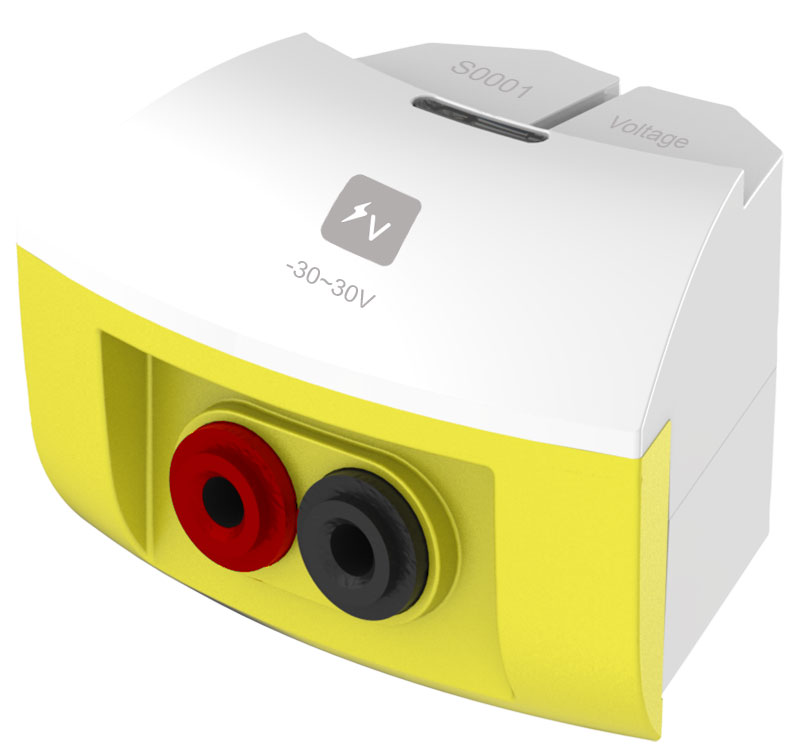

Датчик S0001 Диапазон: -30V~+30V Погрешность: ±2% |
Датчик напряжения Датчик напряжения используется для измерения электрической разности потенциалов на обоих концах электрического оборудования или схем. После того, как через схему проходит импульс, датчик напряжения получает возможность оценить параметр. Датчик может использоваться в цепи постоянного тока, а также в цепи переменного тока с низким напряжением. |
Типичные эксперименты:
|
S0005 Диапазон: -1A~+1A Погрешность: ±2% |
Датчик силы тока Датчик силы тока используется для измерения тока в электроцепи. Когда ток проходит через установленное в схеме сопротивление, он формирует небольшую разницу потенциалов на обоих концах схемы; после расширения схемы становится возможным точно измерить параметр в цепи постоянного тока или в цепи переменного тока с невысоким напряжением. |
Типичные эксперименты:
|

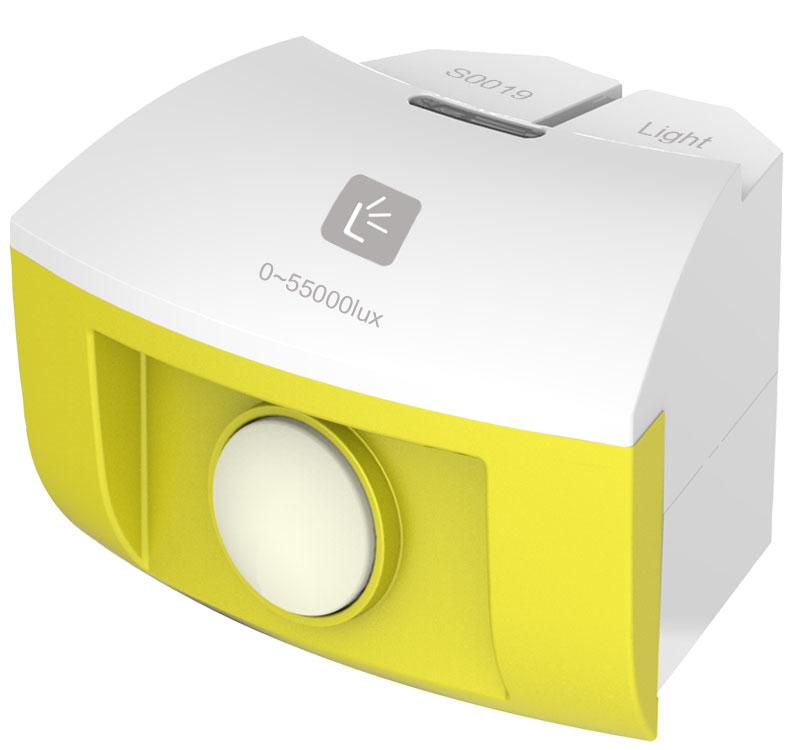

S0019 Диапазон: 0~55000 люкс Погрешность: ±5% |
Датчик света Датчики света построены с использованием кремниевого фотоэлемента в качестве сенсорного агента: он может трансформировать световую интенсивность в сигнал напряжения, сохраняя прямую пропорциональность. Для этого датчика эффективный световой спектр составляет диапазон от 380 нм до 730 нм, что делает его идеальным по чувствительности датчиком для видимого света. |
Типичные эксперименты:
|

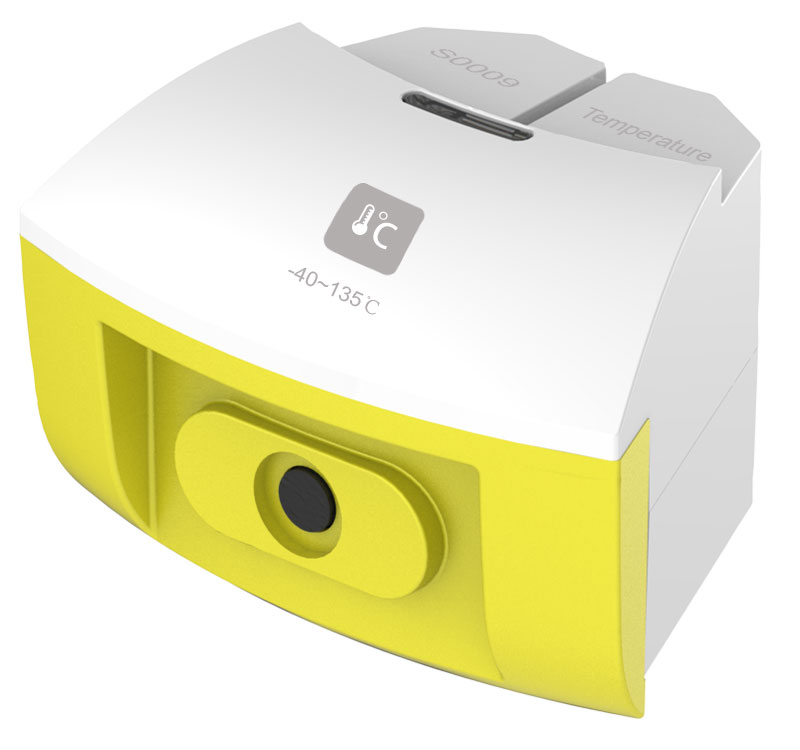

S0009 Диапазон: -40℃~+135℃ Погрешность: ±0.5℃ |
Датчик температуры В температурном датчике применяется электронный сенсор отрицательного температурного коэффициента (NTC) – когда температура окружающей среды меняется, сопротивление сенсора меняется соответствующим образом. Обычно температурные приборы не нуждаются в калибровке нуля и обладают относительно высокой стабильностью показаний, таким образом, датчик особенно часто используют для измерений низких и средних температур. |
Типичные экспериметы:
|

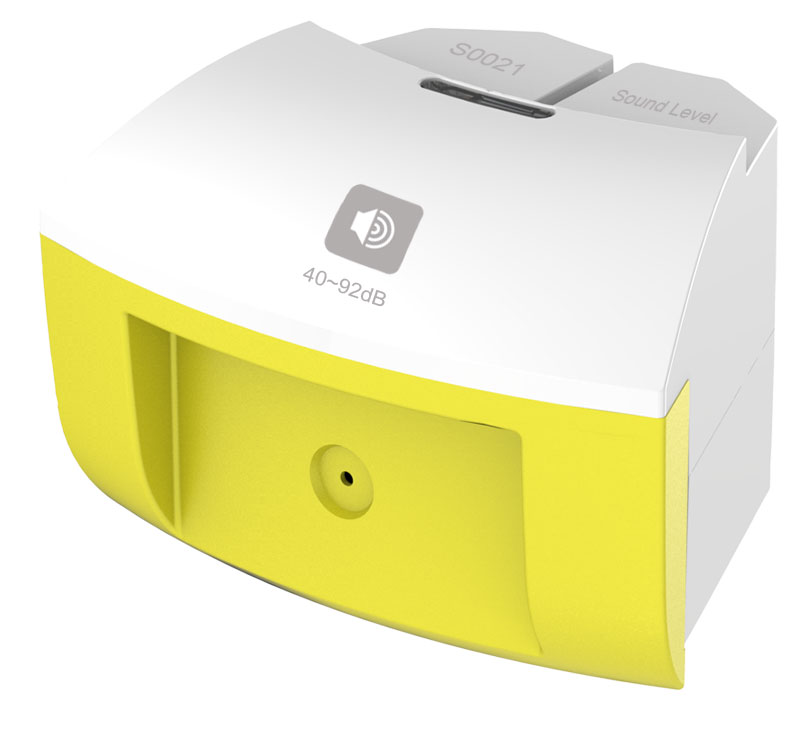

S0021 Диапазон: 40~92 дБ Погрешность: ±4 дБ |
Датчик уровня звука Звуковой датчик не только замеряет силу звука (дБ) в пределах двух диапазонов, но также может использоваться для замеров формы звуковой волны (мВ) напрямую. Благодаря показателю частотной характеристики, датчик может замерять скорость звука и улавливать форму звуковой волны. |
Типичные эксперименты:
|

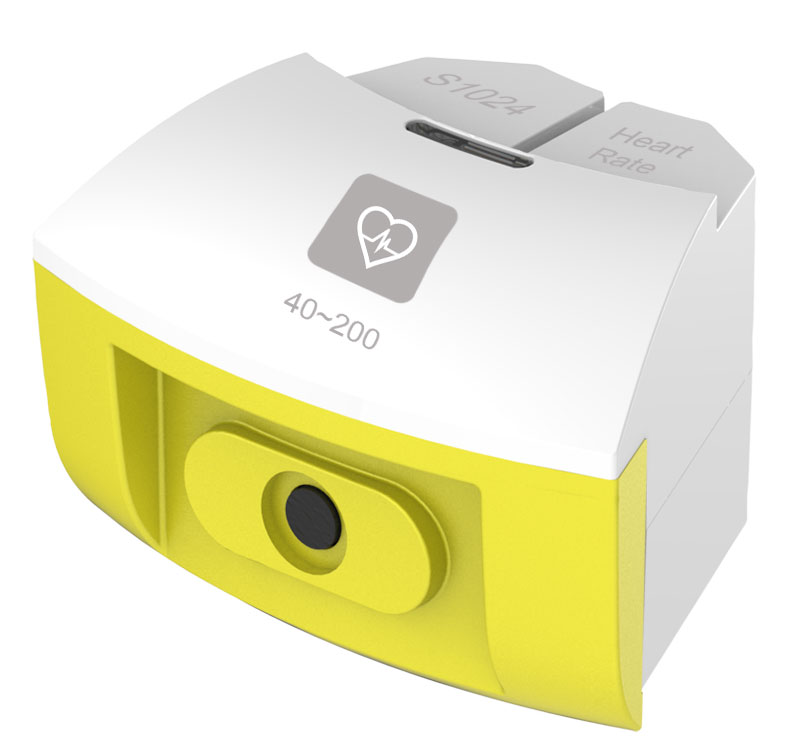

S1024 Диапазон: 0~200 у/м Погрешность: ±1 |
Датчик частоты сердцебиения Датчик частоты сердцебиения представляет собой экспериментальный прибор для определения частоты биения сердца человека. Простой и безопасный алгоритм использования позволяет в режиме реального времени получить данные по этому параметру функционирования человеческого тела. |
Типичные эксперименты:
|

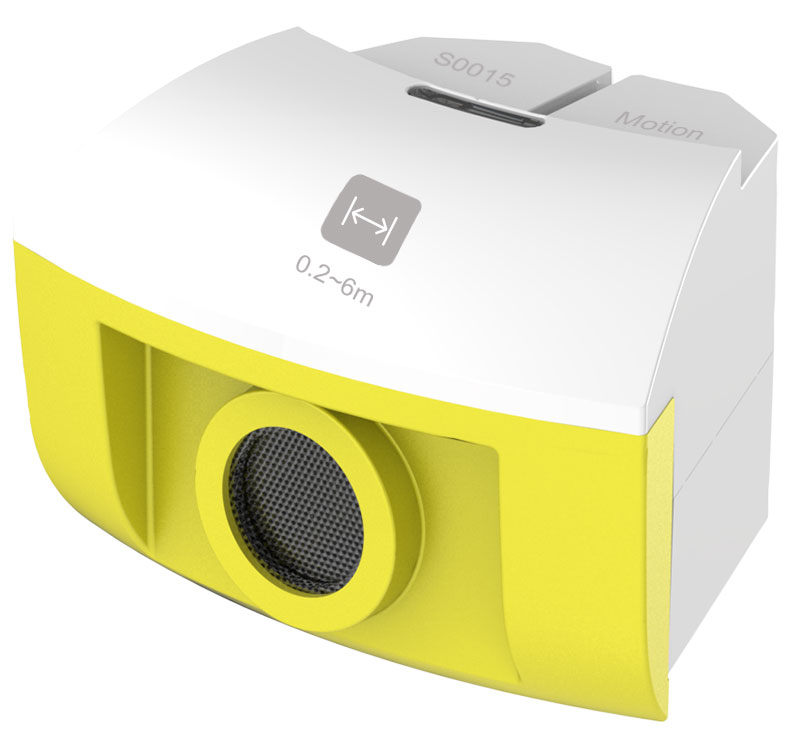

S0015 Диапазон: 20~600 см Погрешность: ±2% |
Датчик движения Датчик движения представляет собой звуковое оборудование, передающее ультразвуковой импульс и получающее его отражение от объекта, замеряя время T, за которое высокочастотная звуковая волна проходит расстояние между сенсором и объектом. Согласно законам распространения звука в воздухе, можно рассчитать дистанцию между объектом и датчиком по формуле d=V*T/2. |
Типичные эксперименты:
|
Программное обеспечение цифровой лаборатории:
- Обеспечивает широкий выбор предустановленных шаблонов для экспериментов.
- Интерфейс в виде множества папок с отрывными листами, стиль отображения может задаваться самостоятельно.
- Функция полного согласования статистики и данных.
- Сохранение настроек для создания шаблона эксперимента.
- Сохранение результата эксперимента и создание проигрываемого файла.
- Уникальный операционный интерфейс, обеспечивающий легкость управления.
1. Софт анализа данных для Windows
- Простой задаваемый пользователем режим «Мой эксперимент».
- Улучшенная совместимость.
- Новый интерфейс, новый опыт.
- Ориентированный на пользователя интерфейс.
- Расширенный встроенный рабочий журнал.
- Режим CCD и режим воспроизведения звука.
- Поддержка нескольких языков.
2. Софт анализа данных для Android
Софт для анализа данных для ОС Android сам по себе является разновидностью платформы для научного эксперимента: он разработан на базе Android и в основном выполняет задачи измерения полученных в эксперименте данных, их анализа и верификации в соответствии с принципами проведения эксперимента.
В сочетании с использованием датчиков платформа позволяет тестировать практически все физические, химические и биологические данные, пригодные для наглядного преподавания в начальной, средней и старшей школах.
3. Софт анализа данных для iOS & MacOS
Софт анализа данных для iOS & Mac OS является мощным аналитическим инструментом и в основном используется для измерения полученных в эксперименте данных, их анализа и верификации в соответствии с принципами проведения опыта. В сочетании с использованием датчиков платформа позволяет тестировать практически все физические, химические и биологические данные, пригодные для наглядного преподавания в начальной и средней школах, колледжах и университетах.
Методическое пособие:
Специально для применения лабораторных комплексов SenseDisc было разработано методическое пособие. В данном пособии описан широкий спектр возможностей применения оборудования SenseDisc при реализации основных общеобразовательных программ с описанием конкретных лабораторных работ, опытов и экспериментов. Основные рассматриваемые блоки:
- Организация проектных и исследовательских работ
- Лабораторные работы по химии
- Лабораторные работы по физике
- Лабораторные работы по биологии
Методическое пособие предоставляется бесплатно и входит в комплект поставки каждой лаборатории.
Технические характеристики:
|
Поддерживаемые операционные системы |
Автономно, Windows, iPad, Android, Mac |
|
Встроенные датчики |
Акселерометр (3 оси), GPS, Внешняя температура, |
|
Журнал данных GPS |
Да |
|
Удаленный сбор данных |
Да |
|
Макс.скорость сэмплирования |
100,000 / с |
|
Разрешение сэмплирования |
12-бит |
|
Внутреннее хранилище данных |
4 Мб |
|
Аккумулятор (литий-ионный) |
1800mAh |
|
Продолжительноcть автономной работы |
> 150 часов |
|
Дисплей |
3.5′ TFT 480*320 сенсорный |
|
Подключение |
USB 2.0 |
|
Беспроводное подключение |
Bluetooth 2.0&4.0 |
|
Размер |
Ширина 170 мм, высота 46 мм |
|
Диапазон рабочих температур |
От -10 до 50 °C |
|
Соответствие стандартам |
CE, FCC, CCC |
|
Внешний источник питания |
100-240V AC/ 5V DC 1A |
|
ПО |
SenseDisc iLab |
|
Внешние датчики |
7 разъемов (7 датчиков) |
