Лабораторная установка Определение теплопроводности воздуха

Назначение:

• Изучение явления передачи тепла за счет теплопроводности;
• Измерение коэффициента теплопроводности воздуха.

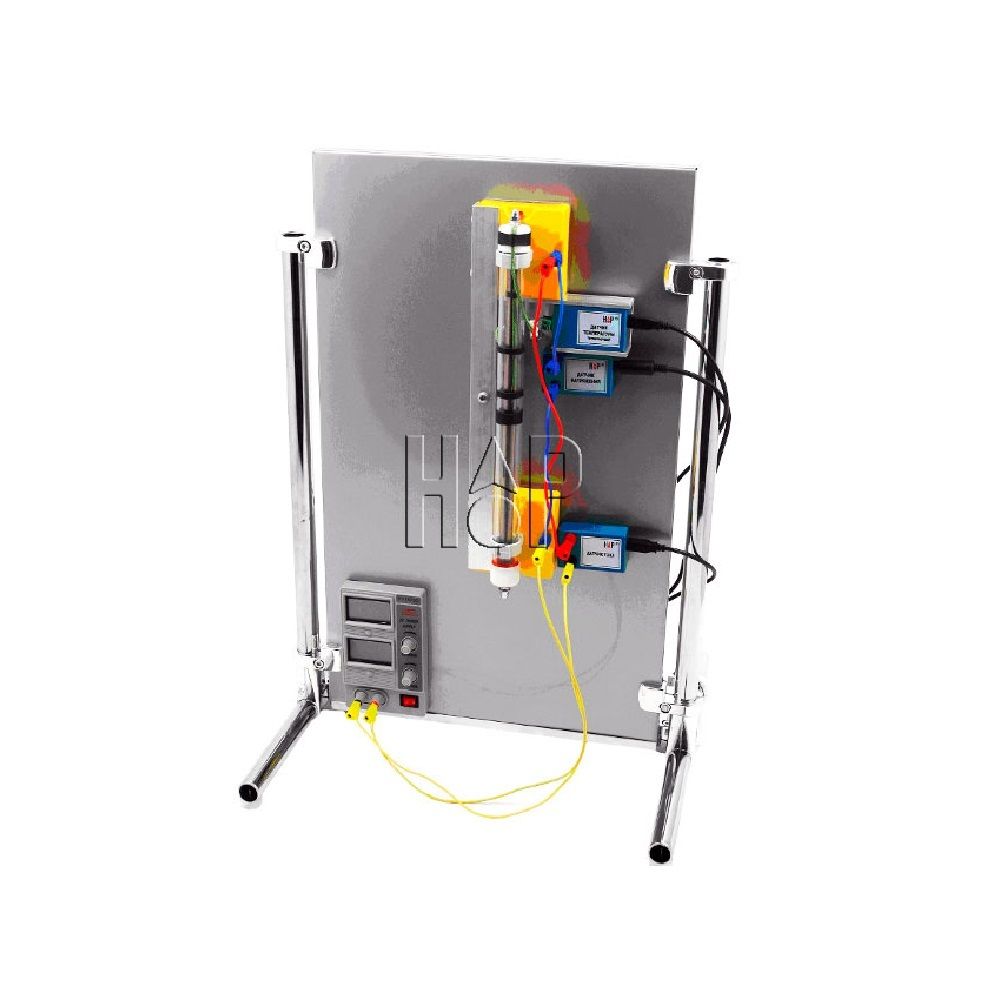

Устройство:
Основной элемент установки – две коаксиальные трубки, размещенные вертикально, что максимально затрудняет возникновение конвективных потоков в пространстве между трубками. Внутренняя трубка – нагреватель. Тепловая энергия передается через воздушный промежуток к внешней трубке и рассеивается в окружающее пространство.

Описание:
Методика определения коэффициента теплопроводности воздуха опирается на равенство стационарного теплового потока между цилиндрами мощности, выделяемой нагревателем во внутреннем цилиндре, что приводит к следующей формуле для коэффициента теплопроводности:

λ = I * U * In(r2/r1) / 2π h * (T1-T2)

Необходимые для подстановки в формулу параметры измеряются следующими датчиками:

Разность температур между внутренним и внешним цилиндрами – дифференциальным термопарным датчиком температуры;

Напряжение на нагревательном элементе – цифровым датчиком напряжения;

Сила тока в цепи нагревателя – датчиком тока.
