Лабораторная установка Изучение спектра водорода

Назначение:

• Измерение длин волн спектра атомарного водорода;
• Сопоставление полученного спектра с предсказаниями полуклассической и квантовой теории строения атома водорода;
• Определение неизвестного газа по его спектру.

Устройство:

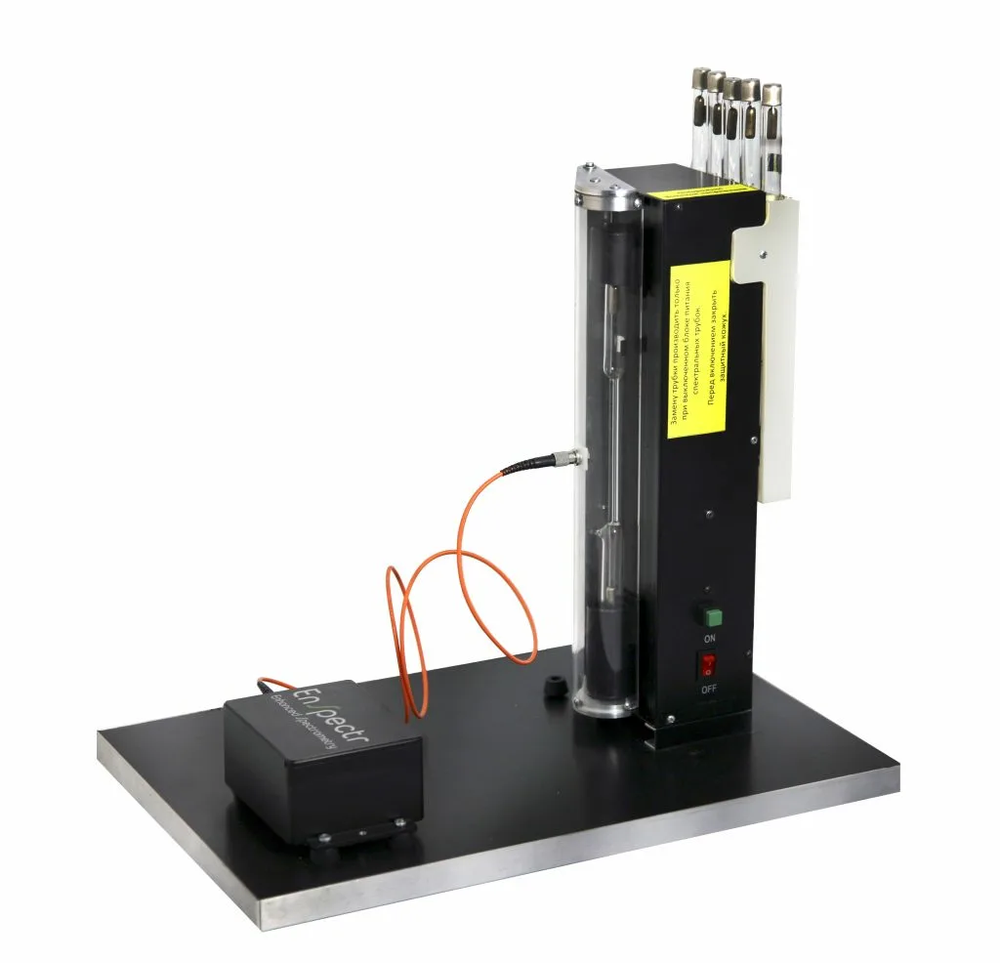

Лабораторная установка состоит из спектрометра, блока питания и комплекта источников линейчатого спектра – газоразрядных трубок. Спектрометр выполнен на основе дифракционной решетки и ПЗС-матрицы, расположенной в фокусе зеркала за дифракционной решёткой. Для управления работой спектрометра и считывания с него информации о спектральном составе анализируемого изучения используется специальная компьютерная программа.

Описание:
Представление данных на экране компьютера осуществляется в виде спектра – зависимости интенсивности излучения от длины волны. Программа имеет необходимый инструментарий для анализа спектров, в т. ч. возможность вычитания теневого спектра. Регулирование чувствительности спектрометра выполняется в работающей с ним компьютерной программе путем изменения времени воздействия излучения на ПЗС-матрицу. Имеющиеся в комплекте газоразрядные трубки (кроме водородной) позволяют проверить калибровку спектрометра (по спектру ртути) и поставить спектроскопическую задачу по определению неизвестного газа по его спектру.
